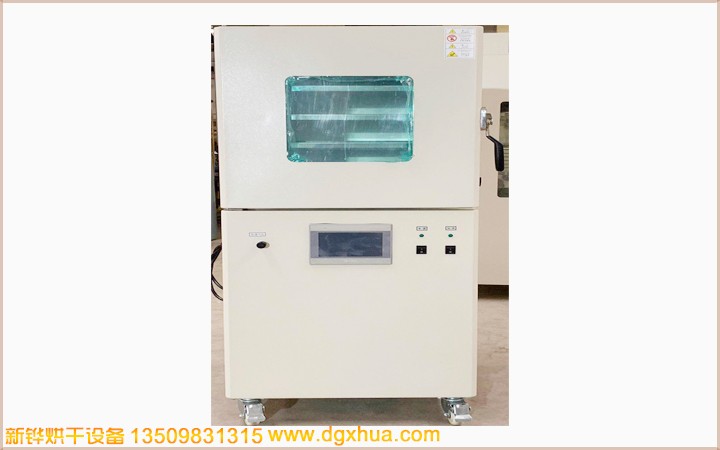

1. 装备名称：锂电池真空烤箱  型号：XHMOZ-3D

2. 电源：AC380V  3Φ  50HZ  14KVA

3.内尺寸：宽800㎜×深610㎜×高400㎜×3内腔（2层/内腔体含加热器）

4. 外尺寸：宽1420㎜×深750㎜×高1835㎜（参考尺寸）

5.结构设计：5.1.内箱材质：SUS304T3.0mm不锈钢板，周围氩焊密封加工（防污染）
；                         5.2.外箱材质：SS41T1.5mm钢板经防锈后静电高温粉体涂装，皱纹白色;

5.3.保温材质：接纳高级保温棉，保温厚度90㎜加空气隔热保温;

5.4.开门方法：前后对开3门结构（6门），从左至右单开门，电控箱置于右侧正面操作面板控制，扑面按钮开关手动控制加热启停、抽、泄真空
；

5.5.密封方法：红色可调理迫紧门扣，腔体正面钢板开槽+耐高温氟胶密封圈
；

5.6.烘烤层数：单箱分2层，每层高度150mm, 配2个不锈钢栅格烤盘
；

6.烘烤模式：启动真空泵抽真空（设置真空计上、下限自动控制）--真空度抵达时自动开启加热--温度抵达自动最先计时--计时竣事阻止加热和抽真空--自动翻开电磁阀充氮气泄真空并声光报警提醒作业完成
；

7.操作系统 ：7.1.操作介面：台达PLC+7寸昆仑通泰触摸屏
；

7.2.温度规模：室温~Max200℃，常用120-170℃，常温升至170℃约莫30分钟
；

7.3.温度控制器：汇邦/宇电温度�
？�，数字设定，LED显示，PID自动演算，配合SSR输出控制，K型热电偶检测温度;

7.4.温度匀称度：空炉无产品恒温25min后温差170℃±10℃
；

7.5.温控�
？�精度：±0.1℃，传感器检测精度：±0.3℃
。

8.真空系统：8.1.真空泵：8-10L/S抽气速率，上海雅谭直联油式真空泵
；

8.2.真空管路：不锈钢管路+高真空挡板阀+不锈钢法兰+密封圈
；

8.3.真空度：≤133Pa（=1个标准大气压）

8.4.保压时间：≤2000Pa/24小时（真空走漏）
；

8.5.真空度控制：SMC真空压力开关，设置真空度上、下限自动控制抽真空（真空规模：-0.099～0.1Mpa）
；

8.6.泄真空方法：接纳电磁阀充氮气方法泄真空，操作介面自动模式抽、泄真空+按钮开关手动抽、泄真空模式
；

9.加热方法：9.1.单腔为上、中、下内置加热，每一层单独控制加热
；

9.2.SUS不锈钢电热板：4KW*3箱，加热功率：12KW;

10清静系统：10.1.设定温度抵达自动计时，计时完成声光警报装置;

10.2.超温阻止加热并声光警报装置;

10.3.真空泵、电热过电流�
；�;

10.4.控制回路短路及过载�
；�;

10.5.正泰泄电断路器、相序保护等…合乎国际清静标准;
