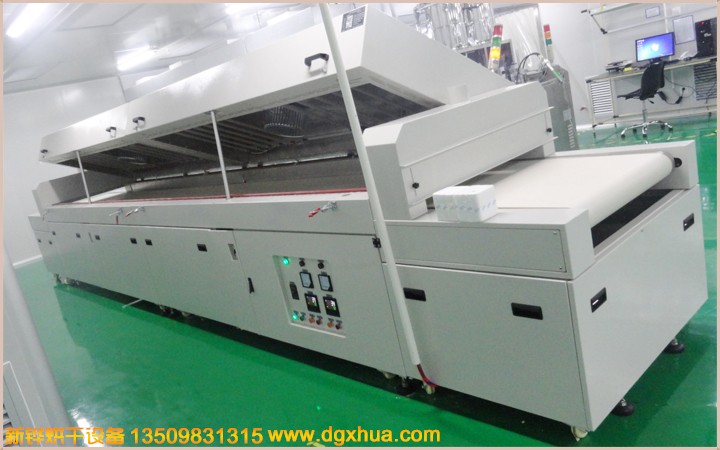

装备名称：充氮无氧隧道炉
装备特点：接纳智能温度控制器,PID自动演算、LED显示,配合SSR固态继电器输出控制加热,控温精度高；接纳多段匀称漫衍控制加热；接纳红外线电热管省电,无尘,使产品抵达快速烘干的效果；接纳多路氮气流量计进气口,可加装含氧量检测装置。
装备型号：XHSOQ-60-5R
机台电源：AC380V 14KVA
烘烤尺寸：长2500×宽630×高100mm
运送尺寸：长3000×宽830×高1650mm（以实物为准）
机台结构：入料口高度：0-100mm,进料段：300mm,恒温段：800mm(分3段加热）,冷却段：/ , 出料段：300mm
装置定位：底部装置承重3寸脚轮、M18脚杯高度可调+50mm
气动门：收支料装置气动门,光电检测来料后自动开关。
磨练方法：炉盖电动推杆掀开+手动撑杆�；つチ贩椒ㄉ杓�。
内箱材质：SUS304#T1.5mm镜面不锈钢。
外箱材质：SS41#T1.5mm钢板经防锈处置惩罚后高温烤粉。
机架材质：T2.0*40*40mm铁方通,两侧整体活动封板。
机台颜色：经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色。
保温结构：接纳耐高温白色硅酸铝棉,保温层厚度100mm
密封条：接纳?20mm耐高温双硅胶密封条密封处置惩罚,雅观无污染。
温度规模：室温~MAX200℃,常用温度150℃
操作方法：10.4寸触讯显示器+松下可编程控制器+扫码功效。
温度控制器：智能温度控制器,数字设定,LED显示,PID自动演算,配合SSR输出控制,K型热电偶检测温度。
温度匀称度：空炉150℃恒温15min后温差±3-5℃
运风方法：经由风道疏散后水平循环运风设计,匀称性佳。
运风电机：长轴型烤箱专用马达4组配强力型多翼式镀锌风轮。
高效过滤器：接纳二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量：2000 m3/h
加热方法：不锈钢电热管+热风循环。
加热功率：65KW, 恒温状态功率：34KW
升温速率：约7℃/min,空炉常温～150℃约需时间20分钟。
冷却方法：2排可调理角度轴流电扇。
运送网带：宽1000mmT1.0*4*4mm铁复龙布带配自动光电纠偏装置。
网带除尘：进料段装置除尘粘滚。
运送速率：减速电机配合变频器调速1-3m/min恣意调理。
运送高度：运送带外貌距离地面850+50mm可调。
清静�；ぃ盒沟缍下菲鳌⒌缭茨嫦虮苊馄鳌⒊伦柚辜尤取⒙泶锛暗缛裙缌鳌⒖刂苹芈范搪芳肮亍⑷藕胖甘镜疲ê焐收�,黄色待机,绿色运行）等�；げ⒕ㄗ爸谩虾豕是寰脖曜�。
防护标签：所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54
机台电源：主电源接纳AC 220V/380V/ 50Hz 三相五线制。
使用条件：情形相对湿度40%-50%,温度为20-30摄氏度。
注重事项：烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂。
执行标准：炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行。
参考标准：JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
