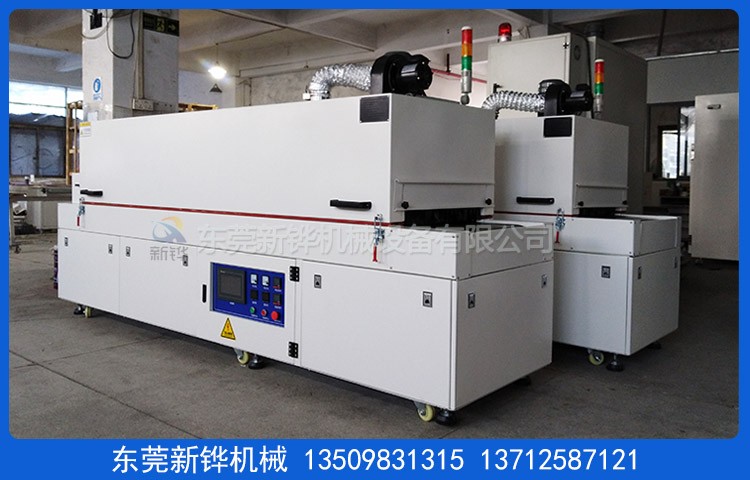

装备名称:滤波电感隧道炉
装备型号:XHSO-2.5-0.5-2R
机台电源:AC380V 3φ 50HZ 13KVA
烘烤尺寸:长2500mm×宽560mm×高80mm（烘干区）
运送尺寸:长3100mm×宽790mm×高1750mm（以实物为准）
机台结构:入料口高度:0-80mm,入料段长300mm;加热段长2500mm（2段加热）; 出料段长300mm
装置定位:底部装置承重3寸脚轮、M18脚杯高度可调+50mm.
气动门:收支料装置气动门,光电检测来料后自动开关.
磨练方法:炉盖电动推杆掀开+手动撑杆�；つチ贩椒ㄉ杓�.
内箱材质:SUS304#T1.2mm厚SUS430#不锈钢板加工制作,氩弧焊接,包管炉内清洁,无灰尘爆发。
外箱材质:SS304#T1.5mm厚SS41#冷轧钢板加工制作。
机架材质:T2.0*40*40mm40*40*1.5mm 厚方通焊接成型,底部装置承重3寸脚杯, 脚杯高度可调,利便装备的牢靠和对接.
机台颜色:机台焊接处焊接牢靠、打磨平整；经防锈处置惩罚后静电高温粉体涂装,整机为邹纹灰白色.
机台结构:加热段接纳手动撑杆掀开式设计,利便磨练及清洁保养。
保温结构:滤波电感隧道炉接纳120K高密度保温棉,保温厚度100mm,加空气层隔热保温,加热炉盖接纳耐高温硅胶迫紧,密封处置惩罚,雅观无污染,装备高温部分加贴高温警示标识.
密封条:接纳?20mm耐高温双硅胶密封条密封处置惩罚,雅观无污染.
温度规模:室温~MAX180℃,常用温度120℃.
操作方法:10.4寸触讯显示器+松下可编程控制器+扫码功效.
温度控制系统：台达PLC及日本欧姆龙温控器+阳明SSR举行温度控制, 炉内分前、后二段举行划分控温,输入模式为台湾(华菱)细密 K型热电偶；具备自动整定和PID参数的自动更正功效; 操作面板：接纳7寸台达触摸屏集中控制.
温度匀称度:空炉120℃恒温30min后温差±3℃%.
运风方法:经由风道疏散后水平循环运风设计,匀称性佳.
运风电机:长轴型烤箱专用马达4组配强力型多翼式镀锌风轮.
高效过滤器:接纳二级过滤,进风口加装初效过滤器,炉内加装耐高温有隔板高效过滤器,双面防护网为不锈钢方格网SUS304；风量:2000m3/h；
加热方法:滤波电感隧道炉接纳不锈钢电热管+热风循环举行加热,加热温度匀称、稳固、温差小.
加热功率:12KW,恒温状态功率:6KW.
升温速率:约4℃/min,空炉常温～120℃约需时间30分钟.
冷却方法:2排可调理角度轴流电扇.
运送网带:滤波电感隧道炉接纳0.7mm特弗龙布带（玄色）,运送网有用宽560㎜.
网带除尘:进料段装置除尘粘滚.
运送速率:41-250mm/min恣意调理.
运送高度:运送带外貌距离地面750±20mm可调.
运送动力:370W减速电机配合易能变频器调速.
清静�；�:泄电断路器、电源逆向避免器、超温阻止加热、马达及电热过电流、控制回路短路及过载、三色信号指示灯（红色故障,黄色待机,绿色运行）等�；げ⒕ㄗ爸谩虾豕是寰脖曜�.
防护标签:所有带电外露部位加装绝缘�；ふ�,危险处贴有高温,防触电警示标识,电柜防护品级IP54.
机台电源:主电源接纳AC220V/380V/50Hz三相五线制.
使用条件:情形相对湿度40%-50%,温度为20-30摄氏度.
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂.
执行标准:炉温匀称度按GB9452-1988或JB/T6049-1992,电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行.
参考标准:JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》,GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》.
KU酷游平台官方入口生产:滤波电感隧道炉,电感隧道炉,线圈电感隧道炉,滤波器隧道炉,电感线圈隧道炉,磁环电感隧道炉,红外线隧道炉,充氮隧道炉,清洁隧道炉,固化隧道炉,烘烤隧道炉,卷对卷隧道炉,涂布隧道炉,水份烘干隧道炉隧道炉厂家等装备研发制造.
联系方法:蓝生13509831315赖小姐13712587121
生产地址:中国东莞市万江区滘联创富工业园
KU酷游平台官方入口官网:
KU酷游平台官方入口邮箱:dgxhua@126.com
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较��； 多种加热及运风方凭证产品设定；节能省电、清静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情形。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以遵照色卡指定色彩制作。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
