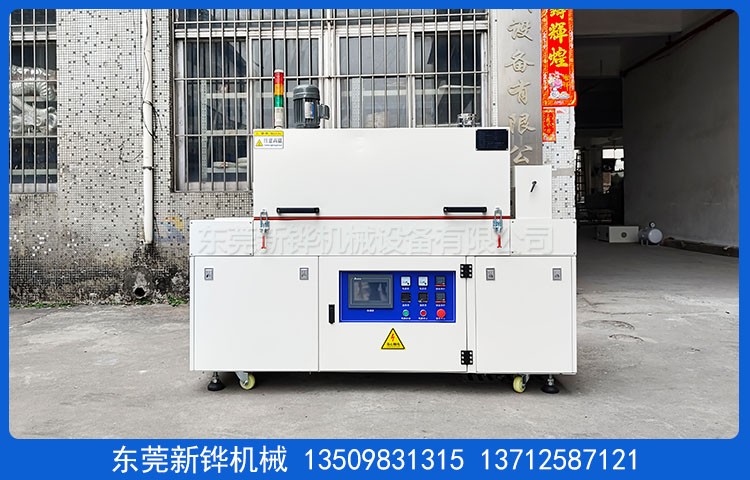

装备名称:自动化固化炉
装备型号:XHSO-1.8-05-3R
机台电源:AC380V 3φ 50HZ 10KVA
烘烤尺寸:长1200 × 宽300 × 高80mm
外型尺寸:长1800 × 宽500 × 高1650mm（以实物为准）
机台结构:入料口高度:80mm，进料段:300mm，恒温段:1200mm（1段），出料段:300mm（冷却罩170mm） 。
机台定位:装置承重M18脚杯，3寸脚杯利便装备移动牢靠 。
内箱材质:T1.2mm厚SUS430#不锈钢板全密封满焊包管炉内清洁 。
外箱材质:T1.5mm厚冷板折弯增强焊接加工，打磨防锈 。
机架材质:T2.0*40*40mm铁方通焊接成型，机架不封板 。
机台颜色:自动化固化炉经防锈处置惩罚后静电高温粉体涂装，整机为邹纹灰白色 。
保温质料:白色硅酸铝保温，保温层厚度100mm 。
门密封条 ?20mm耐高硅胶密封条密封处置惩罚，雅观无污染 。
温度规模:常温～MAX150℃可调，常用温度130℃,恒温30分钟空载测试130℃±3%℃（收支料口除外）
温控系统:台达PLC+7寸触摸屏+欧姆龙温控器+SSR举行温度控制, 炉堂分前、中、后三段举行划分控温，输入模式细密K型热电偶；具备自动整定和PID参数的自动校正功效，
运风方法:自动化固化炉经由风道疏散后左右运风，循环运风设计，匀称性佳 。
运风电机:长轴型高温马达1组配强力型多翼式风轮 。
进排风口:进风口:￠90mm调理风盘，排风口:￠90mm可调理风阀 。
加热器:SUS304不锈钢电热管，3套加热控制温度 。
加热功率:升温状态:9KW，恒温状态:4.5KW 。
升温速率:约10℃/min,空炉常温～130℃约需时间15分钟，
运送材质:0.7mm铁氟龙布带平接方法，网带有用宽度≥300mm，运送带面距离地面高度820±30mm（可调）网带平接需利便拆装替换 。
运送速率:烘干时间10-30min走1200mm，常用40-120mm/min恣意调理 。
运送动力:马达、减速机、链轮、链条传动发动链网运行，变频器调理速率 。
冷却方法:接纳4寸高度电扇送风冷却 。
清静�；�:每组加热段单独超温报警（数显温控器）、感温头监控温度超温阻止加热并警报、马达、电热过电流�；ぁ⒖刂苹芈范搪芳肮乇；ぁ⑿沟缍下菲鳌⒌缭茨嫦虮苊馄鞯�…合乎国际清静标准 。
防护标识:所有带电外露部位加装绝缘�；ふ�，危险处贴有警示标识，电柜防护品级IP54 。
使用条件:主电源接纳AC 220V/380V/50Hz三相五线制，情形相对湿度40%-50%,温度为20-30摄氏度 。
注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂 。
售后服务:装备自送货之日起质保期为壹年，质保期内爆发非人为质量问题免费维修 。
培训服务:装备制作时代,需方可指派工程师等人至供方生产现场调机及教育训练,以利缩短培训期；供方出货前，需方至装备现场验机，并将需方提出的验机问题在出机前处置惩罚完毕；免费提供一样平常维护、手艺咨询、故障处置惩罚等培训内容,未必期对装备使用状态举行质量跟 。
验收标淮:本机台不含供电电源线、排风管道，以双方签订的手艺协议书为标淮 。
验收时间:装备调试完成3-5天内为验收时间 。
随机资料:装备交付时附装备使用说明书、主要部件说明书、软件备份各1份 。
东莞KU酷游平台官方入口烘烤装备厂家生产:自动化固化炉,烘烤隧道炉,烘干固化炉,自动化隧道炉,自动化烘干固化炉,热风烘干固化炉,热风隧道炉,红外线隧道炉,充氮隧道炉,清洁隧道炉,烘烤隧道炉,卷对卷隧道炉,涂布隧道炉,水份烘干隧道炉隧道炉厂家等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部清洁无尘； 双重超温�；�,清静更可靠； 内部热风循环，烘烤物件受热匀称； 升温时间快,温度稳固精准； 海内一流的隔热、断热、保温手艺，密封效果优； 机体外壳温度低，对室内情形温度影响较� �； 多种加热及运风方凭证产品设定；节能省电、清静环保 。 | 可充氮气气氛�；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
