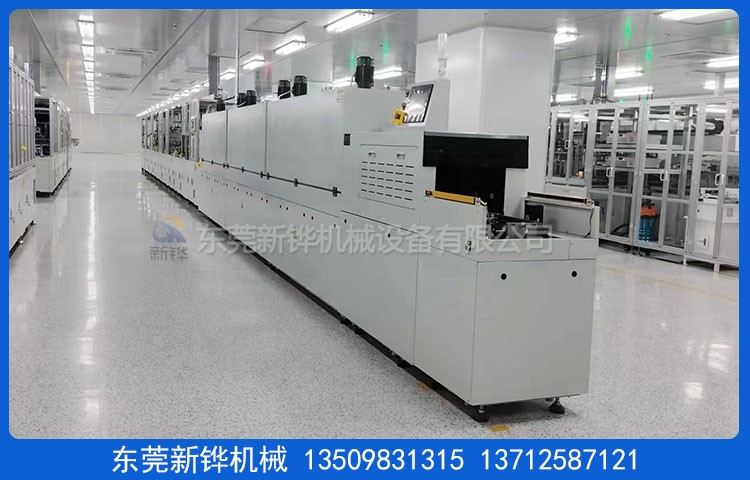

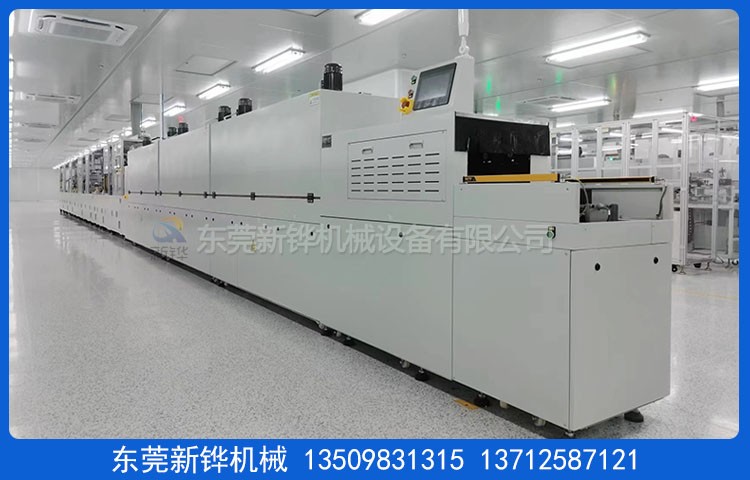

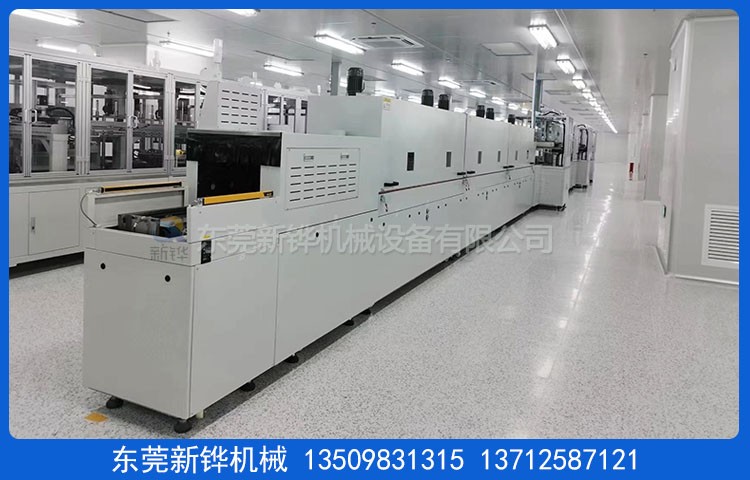

装备名称:风机冷却隧道炉

装备型号:XHSO-9.5-04-2T-6R

装备电源:AC380V  3φ  50HZ   38KVA

烤炉尺寸:L7250 × W470 × 高400mm

形状尺寸:L9500 × W670 × 高1650mm

尺寸漫衍:进料段300mm（含风帘）
；烘烤段7250mm
；过渡段（排风口100+

风帘200mm
；冷却段1000mm
；升降平台:650mm

机台结构:上炉盖电动缸掀开磨练电机/电热管组件，配手动撑杆�
；�。

内箱材质:T1.2mm厚SUS304#不锈钢板氩弧全密封满焊加工制作。

外箱材质:T1.5mm厚SS41#冷轧钢板折弯加工制作。

机架材质:T2.0*40*40mm 铁方通焊接成型，外罩T1.2mm SS41#冷轧板。

脚轮脚杯:风机冷却隧道炉底部装置3寸活动脚轮，M20地脚螺丝高度可调理。

机台颜色:经防锈处置惩罚后静电高温粉体涂装（色号92105）。

保温质料:优质白色硅酸铝棉，保温厚度100mm。

门密封条:?20mm耐高硅胶密封条密封处置惩罚，雅观无污染。

防护标签:装备高温部分加贴高温警示标识。

外表温度:外罩外貌温度室温+15度（≤45度），接缝处和收支炉口除外。

温控方法:温度�？榕浜瞎烫鹘馄骺刂�，多组控制温度，输入模式为细密 K型热电偶。温控系统具备自动整定和PID参数的自动校正功效。

温度规模:常用80℃，室温-MAX120℃可调理。

温度匀称度:恒温30分钟内满载80℃±5℃。

测温布点:单节加热炉体前、中、后3个测温探头，测温高度390mm。

操作系统:触摸屏:威纶通触摸屏，装备为人机操作界面:产品收支载具数目、运送速率、风机、加热、温度、温度曲线、易损件时间提醒等参数外地/远程可以设定，操作面板电箱冷却罩上方（操作屏中心距离地面高度1550MM)。

可编程控制器:汇川可编程控制器，机架下方内置电料配电箱。

运风方法:马达经由风道疏散后从上到下送风吹向产品，循环运风设计。

运风电机:长轴型烤箱专用马达多组配多翼式镀锌风轮。

加热系统:主加热器:SUS201无缝电热管+热风循环控制加热。

加热功率:升温功率34KW，恒温功率17KW。

升温速率:约8.5℃/min,空炉常温～80℃约需时间10分钟。

运送系统:烘烤倍速链:宽322mm2.5倍耐高温特弗龙倍速链，运送高度:910mm.

回流倍速链:宽322mm2.5倍尼龙倍速链，运送高度:550mm.。

运送速率:上料节奏435mm/90S（烘烤时间20分钟)
；1-10mm/S调速
；

运送动力:万鑫减速电机+易能变频器调速+编码器监测链速+阻档气缸。

冷却方法 出料段上方装置多排冷却横流电扇。

升降平台:升降机构:450W信捷带刹车伺服+丝杆模组+直径导轨+光栅防护。

接驳运送:2.5倍尼龙倍速链配铝型材+调速电机+光电检测定位。

清静�
；�:电热管检测电流故障报警
；超温阻止加热并警报装置
；马达、电热过电流�
；�
；控制回路短路及过载�
；�
；泄电断路器�
；ぁ⒌缭茨嫦虮苊馄鞅
；�
；触摸屏开机画面按客户要求，内页参数易损件寿命提醒功效和设定
；三色信号指示灯（红色故障指示，黄色待机指示，绿色运行指示）
；所有地线拉到地线铜排处统一接线，直接接地。

防护标签:所有带电外露部位加装绝缘�
；ふ�，危险处贴有警示标识，电柜防护品级IP54。

使用条件:主电源接纳AC 220V/380V/50Hz三相五线制。

注重事项:烘烤的产品不可含有高浓度易燃、易爆挥发性气体或溶剂.。

参考标准:炉温匀称度按GB9452-1988或JB/T6049-1992执行
；电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行
；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》
；GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》

售后服务:装备自送货之日起质保期为壹年，质保期内爆发非人为质量问题免费维修
；易损件电热管、密封条质保期为6个月
；质保期外装备配件消耗造成的故障本公司酌情收取工本费
；免费提供装备的程序编写及输入、故障扫除、操作、一样平常维护等培训内容
；免费提供一样平常手艺咨询和故障处置惩罚服务,未必期对装备使用状态举行质量跟踪。

验收标淮:装备调试完成30天内为验收时间，以双方签订的手艺协议书为标淮
；装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:签订条约收到订金确认图纸之日起45个事情日KU酷游平台官方入口厂内验收，装置调试时间为货到工厂之日 2天内完成。
