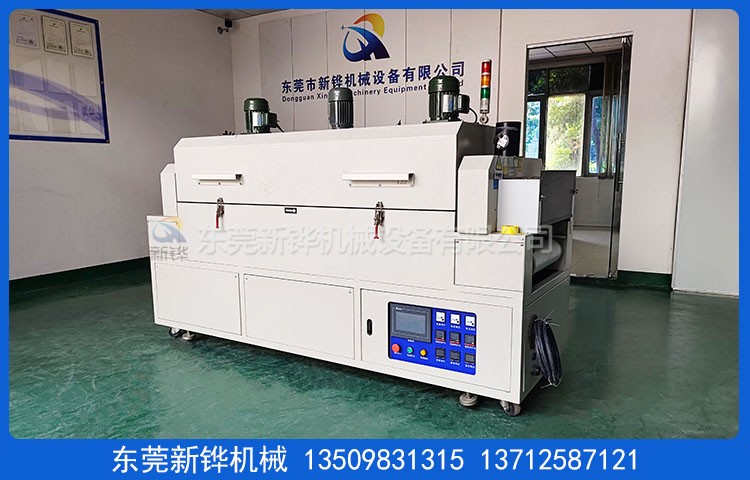

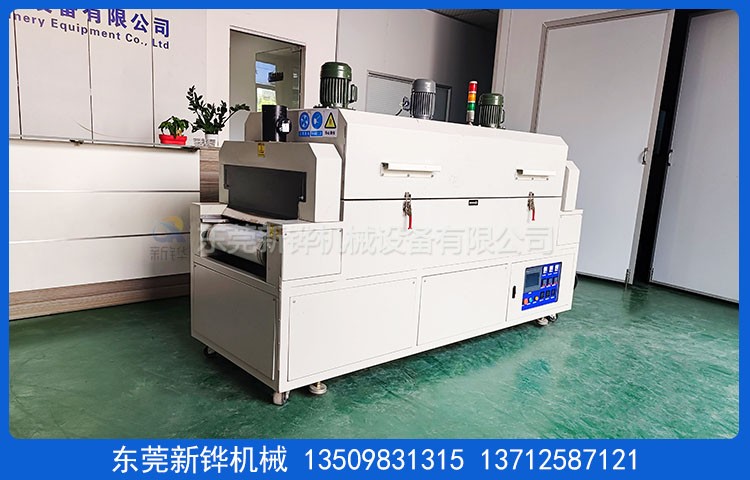

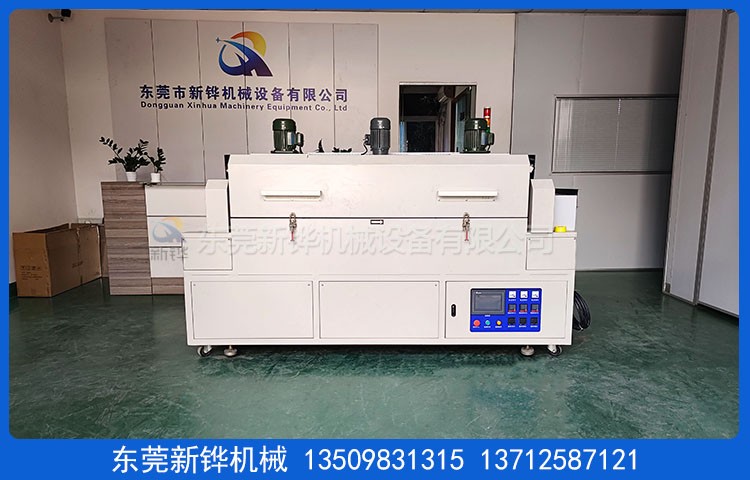

装备名称:PA管双层冷却炉
装备型号:XHSO-3-08-2T
装备电源:AC380V 3φ 50HZ 8KVA
形状尺寸:长2830×宽2080×高1350㎜ （参考尺寸）
内箱材质:T1.0mmSUS304#不锈钢折弯加工 。
外箱材质:T1.2mmSS41#冷板焊接打磨加工 。
机台颜色:灰白色（客户提供色卡） 。
运送皮带:T3.0mmPVC绿色皮带+托盘 。
运送动力:调速电机配数显电子调速器 ，光电检测出料 。
升降平台:前后升降模组+滑块+运送平台 。
运送高度:PA管双层冷却炉运送皮带距离地面高度750±30mm
保温质料:硬质Polyurethane发泡及玻璃棉 ，保温厚度50mm 。
箱门密封:?20mm耐高硅胶密封条密封处置惩罚 。
操作方法:触摸屏+PLC控制器 ，参数设定:温度 ，风机 ，运行 ；
程序控制:2套切换（单层运送一套 ，升降二层运送一套） 。
温度控制:智能温度控制器 ，数字设定 ，LED显示 ，PID自动演算 。
温度检测:炉内前中后各一个温度传感器共3个温度检测点 。
冷却方法:2套*3HP泰康压缩机左右吹风 ，出风口温度:5-25度可调 。
清静� ；�:进料位对射光栅、清静防护板、双手启动按钮、泄电断路器、电源逆向避免器、马达及电热过电流、控制回路短路及过载等� ；ぷ爸煤虾豕是寰脖曜� 。
防护标识:所有带电外露部位加装绝缘� ；ふ� ，危险处贴有警示标识 ，电柜防护品级IP54 。
使用条件:主电源接纳AC 220V/380V/50Hz 三相五线制 ；情形相对湿度40%-50%,温度为20-30摄氏度 ；产品不可含有高浓度易燃、易爆挥发性气体或溶剂 。
售后服務:設備自送貨之日起质保期为1年 ，质保期内爆发非人为质量问题免费维修 ；质保期外装备配件消耗造成的故障本公司酌情收取工本費 ；免费提供装备的程式編寫及输入、故障扫除、操作、一样平常維護等培训內容 ；免费提供一样平常技術咨詢和故障處理服務,未必期对装备使用状态举行质量跟踪 。
验收标淮:装备调试完成3天内为验收时间 ，以双方签订的手艺协议书为标淮 ；装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份 。
交货日期:簽定条约收到訂金之日起35個自然日完成 ；装置调试时间为货到工厂之日2個事情日內完成 。
东莞KU酷游平台官方入口烘干装备厂家生产:PA管双层冷却炉,PA管双层升降冷却炉,冷却隧道炉,烘烤后冷却炉,双层升降冷却炉,升降冷却炉,热风隧道炉,固化隧道炉,高温隧道炉等装备研发制造.
| 奇异性能 | 客户可选设置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘 ；内部清洁无尘 ； 双重超温� ；�,清静更可靠 ； 内部热风循环 ，烘烤物件受热匀称 ； 升温时间快,温度稳固精准 ； 海内一流的隔热、断热、保温手艺 ，密封效果优 ； 机体外壳温度低 ，对室内情形温度影响较� � ； 多种加热及运风方凭证产品设定 ；节能省电、清静环保 。 | 可充氮气气氛� ；�,告竣无氧化烘烤情形 。 控制系统、料盘、推车可依客户需要选择配备 。 颜色选择图例
客户可以遵照色卡指定色彩制作 。 |
| ※凭证烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，接待来电咨询 。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本入口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 入口多通道彩屏无纸纪录仪 |  | 入口多通道有纸纪录仪 |  |
| 入口PARTLOW圆图温度纪录仪 |  | 入口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 ，可凭证SSR、SCR、SSPR等电力自动调解器 。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器 。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器 。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 周围辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 活动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
