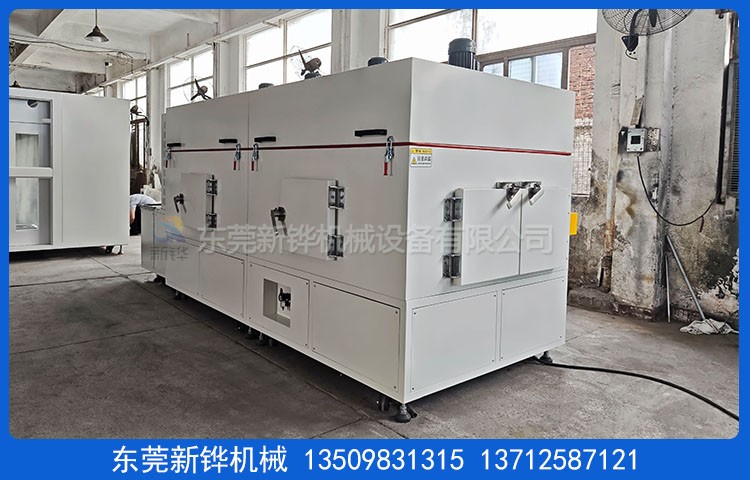

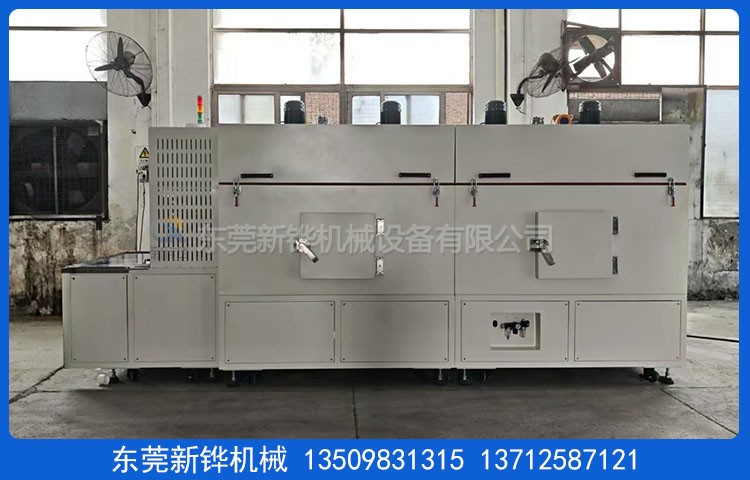

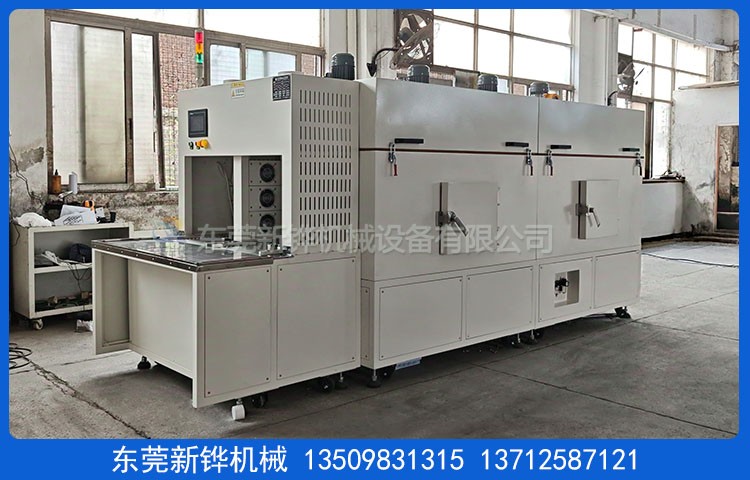

装备名称:点胶环形隧道炉

装备型号:XHSO-4-09-3R-2T

装备电源:AC380V 3φ 50HZ 32KVA

烘烤尺寸:长3000×宽1200×高500mm（有用内空）

形状尺寸:长4000×宽1530×高1960mm（以实物为准）

机台结构:进料长度:600mm(含冷却排风罩480mm）；加热长度:3000mm（分2节）；台面长度:400mm(人事情业台面）。

事情台面:不锈钢台面外围三面增添10mm挡边
，人工移动载具。

进料高度:产品进炉口有用高度500mm。

磨练方法:加热炉体两侧和移动模组开磨练门。

机台定位:分2段拼接
，3寸脚轮、M18腳杯高度可調+50mm。

内箱材质:T1.2mmSUS201#镜面不锈钢板折弯加工製作。

外箱材质:T1.5mmSS41#冷轧钢板折弯加工製作。

机架材质:T2.0*40*40mm铁方通
，两侧整体活动封板。

机台颜色:点胶环形隧道炉经防锈处置惩罚后靜電高溫粉體塗裝
，整机为邹纹灰白色。

保温质料:高密度黄色岩棉厚度100mm。

防护标签:装备高温部分加贴高温警示标识。

温度规模:常温～MAX100℃可调
，正常使用75℃。

温度匀称:恒温后空炉75℃单点测温±3℃（收支料段除外）

温控方法:智能温控器配合固态继电器
，具备PID自动整定控温功效。

检测温度:外部转接4条K型熱电偶插头利便点检温度。

操作系统:人机界面:触摸屏+PLC可编程控制器。

参数功效:速率、风机、加热、温度、温度曲线等设定。

运风方法:顶部风机经由风道疏散左右循环运风設計
，均勻性佳。

运风电机:長軸型高温馬達4組配強力型多翼式風輪。

进风口:￠90mm调理风盘
，排风口:￠90mm可调理风阀。

加热元件:不锈钢电热管
，加热功率:28KW,恒温功率:14KW.

升温速率:空炉常温～75℃约需时间15分钟.

运送链条:宽402mmM2.5高温尼龙倍速链条
，收支口位置底部加封板
，封板尺寸不小于治具底板。

载具尺寸:长400*宽230*高370mm（现实打样为准）。

运送速率:调速电机配合变频器0.1-1m/min恣意调速。

运送高度:点胶环形隧道炉运送带外貌距离地面750+30mm可调。

冷却方法:多组小电扇强制自然风冷。

清静�；�:底部增添2个400*400mm泄爆口；参数页面设置需要增添二级权限密码
，避免误触碰；操作触摸屏装置于入料口上方
，操作面板设有急�？�关
，事情台面左侧增添1个急�？�关；超溫阻止加熱並警報裝置；馬達、電熱過電流保護；控制回路短路及過載保護；漏電斷路器；電源逆向避免器；三色指示灯（红色故障
，黄色待机
，绿色运行）合乎國際清静標準。

清静标识:所有带电外露部位加装绝缘�；ふ�
，危险处贴有警示标识
，电柜防护品级IP54。

使用条件:主電源接纳AC220V/380V/50Hz三相五線制；情形相对湿度40%-50%,温度为20-30摄氏度；气管负载压缩空气压力大于5bar。

注重事项:烘烤的产品不可含有高濃度易燃、易爆挥发性氣體或溶剂.。

参考标准:炉温匀称度按GB9452-1988或JB/T6049-1992执行；电热装备的清静性按GB5959.1-1986,GB5959.4-1992执行；JB/T7629－94A/DQ5071－92《耐火纤维炉衬的设计和装置规范/筑炉守则》；GB10067.1/4－88《电热装备/间接电阻炉基本手艺条件和通用部分》

售后服務:設備自送貨之日起质保期为壹年
，质保期内爆发非人为质量问题免费维修；质保期外装备配件消耗造成的故障本公司酌情收取工本費；免费提供装备的程式編寫及输入、故障扫除、操作、一样平常維護等培训內容；免费提供一样平常技術咨詢和故障處理服務,未必期对装备使用状态举行质量跟踪。

验收标淮:本机台不含供电电源线
，排风管及排风管装置用度；装备调试完成七天内为验收时间
，以双方签订的手艺协议书为标淮；装备交付时附装备说明书、操作手册、主要部件说明书、软件备份各1份。

交货日期:簽定条约收到訂金之日起50天個自然日；装置调试时间为货到工厂之日2個事情日。
